Sunday, August 16, 2015

BGP Best Path MED

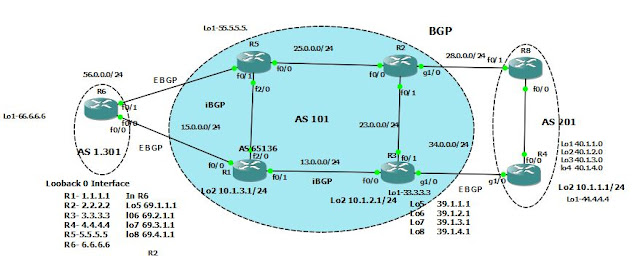

R6
router bgp 1.301
 bgp asnotation dot
 bgp log-neighbor-changes
 network 66.6.6.6 mask 255.255.255.255
 aggregate-address 69.0.0.0 255.224.0.0
 redistribute connected route-map conn
 neighbor 16.0.0.1 remote-as 101
 neighbor 16.0.0.1 next-hop-self
 neighbor 56.0.0.5 remote-as 101
 neighbor 56.0.0.5 route-map MED out

R6#

ip prefix-list dotsix seq 5 permit 69.1.1.0/24
ip prefix-list dotsix seq 10 permit 69.2.1.0/24
!
route-map MED permit 10
 match ip address prefix-list dotsix
 set metric 100
!
route-map MED permit 20


R5


R1


R3


R4 MED is Non-Transitive attribute
 * i 69.0.0.0/11      28.0.0.2                 0    100      0 101 1.301 i
 *>                   3.3.3.3                                0 101 1.301 i
 * i 69.3.1.0/24      28.0.0.2                 0    100      0 101 1.301 ?
 *>                   3.3.3.3                                0 101 1.301 ?
 * i 69.4.1.0/24      28.0.0.2                 0    100      0 101 1.301 ?
 *>                   3.3.3.3                                0 101 1.301 ?
